簡單回答下， 硅PU彈性層施工后，不打磨，正常情況下不會導致面漆脫落。

但是硅PU球場面漆脫落情況很常見，是個很嚴重的質量問題， 事后回想，發現沒有打磨彈性層，那么很自然的就會把面漆脫落的原因歸結到沒有打磨上。那么，真的是因為沒有打磨彈性層，所以就會導致面漆脫落嗎?

我的回答是，基本上不會。下面我們來分析一下面漆脫落的原因:

一、硅PU面漆本身的質量原因：

硅PU面漆屬于聚氨酯涂料，其主要成分是PUD乳液，以及HDI水性固化劑。正規的廠家，一般都是使用這些原材料來生產硅PU面漆產品的，但是也有很多半路出家的材料廠，使用一些“奇怪"的配方來"做”面漆，甚至施工現場“調配”，這些配方本身并沒有經過時間驗證， 所以質量可想而知。

即使是正規的配方和生產工藝，也涉及到PUD乳液含量的問題，一股來說， 乳液含量要超過達到55%才可以保證質量。有一些生產廠家，為了降低成本，使用聚氨酯乳液和PUD乳液混用，其本身的兼容性就比較差，再降低PUD乳液含量，那么其質量也是無法保證的。

二、彈性層增塑劑“析出”“增塑劑遷移” ，導致硅PU面漆的附著力差：

為了方便施工，硅PU彈性層中會添加一定比例的增塑劑，如果添加量在允許范圍內，那么一般來說是不會導致面漆質量問題的。有些生產廠家為了過分追求材料的流平性，或者是為了降低生產成本，會過量添加增塑劑，那么在施工完成后，如果氣溫比較高的話，那么增塑劑會析出至球場面層表面，造成表面油乎乎的，也會導致硅PU面漆附著力差，使用量大， 就很容易脫落。

三、沒有進行界面劑的施工：

增塑劑即使正常添加，那么為了確保面漆耐磨，在面漆與彈性層之間，正常也要做一道界面劑的施工，以增強彈性層的強度，增強面漆的耐磨性。

界面劑可以理解為一種"清漆”， 無色透明，粘接性好，密封性好，成膠后面層硬度高，對面漆有一定的保護作用。

很多廠家為了降低成本，也會減少界面劑的施工程序。有些不負責的施工隊，為了節約施工時間，很多客戶對施工流程也不甚了解，那么施工隊很容易就減少工序、蒙混過關。時間一長， 面漆的耐久性自然就無法保證。

四、面漆涂的比較薄：

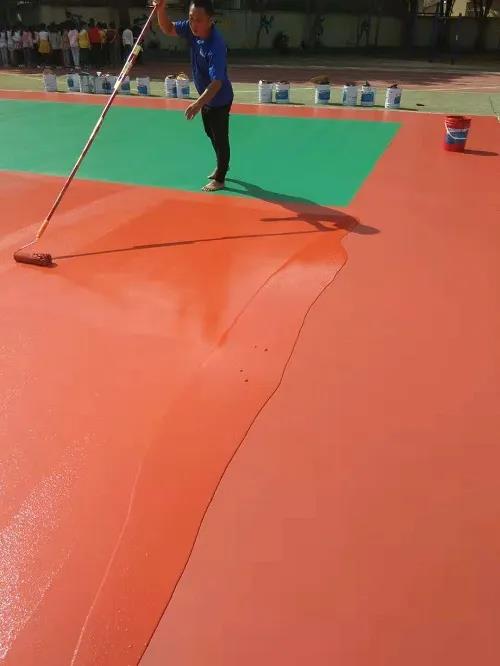

正常情況下，面漆的用量為每平方0.2Kg，一般來說要施工兩遍，也不可以一 次涂的比較厚。合格的硅PU面漆，其強度是足夠的。

但是很多客戶在購買產品的時候，出于降低成本的目的，覺得涂一遍效果也挺好了， 這樣就會導致面漆涂的比較薄，耐磨性就比較差了，時間一久，就容易磨穿了。

五、面漆涂的比較厚

面漆既不能涂的比較薄，那么也是不能涂厚的。很多人會想，為什么涂厚也不可以呢?前面說了，硅PU面漆的強度是很強的，面漆涂厚，其強度會有一個疊加效應，導致面漆之間相互交聯、拉扯，多次施工之后，會導致面漆與彈性層之間脫離。

這種情況一般會發生在場地修補的時候，籃球場維修時，面漆會多次滾涂，每平方用量很容易就會達到0.5Kg，這不僅會造成材料的浪費，也會導致面漆的脫落。

只是，這種情況的面漆脫落，與前面幾種情況的面漆脫落， 原因并不一樣。這里是面漆與彈性層之間發生了剝離，而前面幾種情況的面漆脫落，原因則是強度不夠、磨損導致的。

六、人為原因造成的面漆損壞

硅PU籃球場、網球場、羽毛球場等運動場地，是只能用來運動的， 只能給人使用，不能當做其他用途。但是在實際生活中，也會有很多人不當使用，比如把汽車開上去啦，堆放貨物啦，把電動車、自行車騎上去啦，這些不當使用會破壞球場面層的結構，導致面層與基層的脫離，那么面漆破損、開裂，則是意料之中的事情了。

七、基礎原因導致的面漆損壞

球場的基礎一般有水泥基礎和瀝青基礎，基礎要平整牢固不起沙不坑洼。但是在實際施工過程中，有很多種情況，導致基礎的情況并不理想。

水泥基礎的開裂脫層，起沙，強度低等等原因，會導致面層很不耐用， 容易脫落，那么面漆自然就更容易破損了。

瀝青基礎，養護期未到就施工，后期瀝青基礎反油，夏季高溫暴曬，也會導致面漆破損。

八、面層長期泡水

這其實也屬于不當使用，維護不當。面層長期泡水，會影響球場面漆的耐用性。
